Стартер

Вилка – посредством втягивающего реле продольно перемещает бендикс по валу ротора либо редуктора стартера. Тем самым бендикс стартера вводится либо выводится из зацепления с маховиком двигателя внутреннего сгорания.

Втулки стартера – изготавливаются методом порошковой металлургии. Графит, содержащийся во втулках, способствует свободному вращению ротора и заменяет смазывающие материалы, а также центрируют ротор электродвигателя по отношению к статору. В некоторых конструкциях стартера в маске установлена втулка для центровки вала редуктора

Измерьте длину щеток. Если длина щеток сильно уменьшена из-за износа,следует заменить щетки (или щеткодержатель в сборе).

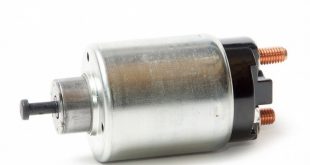

Втягивающее реле подает ток на мотор стартера и одновременно выталкивает бендикс стартера. То есть если стартер закрутился, то бендикс стартера вытолкнулся.   Неисправности втягивающего реле стартера: выгорают контактные пластины внутри реле, стартер щелкает и не крутит, или сгорает обмотка втягивающего реле, стартер может даже не щелкать. Многие тяговые реле стартера …

Бендикс стартера служит для передачи крутящего момента стартера маховику мотора. Внутри бендикса находятся ролики с пружинками, которые позволяют бендиксу прокручиваться в одну сторону и стопориться в другую. Это механизм защиты стартера от высоких оборотов, когда мотор уже завелся, а бендикс стартера назад еще не ушел. Если стартер крутится, а мотор …

1 — Э/м клапан                                                                          13 — Пружинный кольцевой замок 2 — Возвратная пружина                                                         14 — Сквозной болт 3 — Якорь                                                                                   15 — Задняя крышка 4 — Винты                                                                                   16 — Резиновая вставка 5 — Выходной вал с планетарной передачей                      17 — Стопорная пластина 6 — Рабочая вилка                                                                    18 — …
